Eine innovative Lösung

Die Lotdrähte und Lotpasten der SJM-Serie sind das Ergebnis aufwendiger Entwicklungsarbeiten der Almit-Forschung. Während die bisher allgemein verwendeten bleifreien Legierungen bereits nach 500 Zyklen Risse aufweisen, bleibt z.B. die patentierte SJM-03 auch nach 1.500 Zyklen intakt und weist keinerlei Risse auf.

Mit perfekter Festigkeit

Die SJM-Serie bringt eine neue Dimension an Festigkeit bei bleifreien Legierungen. So kann die Anfangsfestigkeit mit SJM-03 gegenüber der meist verwendeten SAC 305-Legierung um 6% verbessert werden.

Die Zusatzmetalle und ihre Vorteile

• Bi (Wismut): erhöht die Zug- und Reißfestigkeit,stärkt die Langzeitzuverlässigkeit
• Fe (Eisen): minimiert den Lötspitzenverschleiß
• Sb (Antimon): sorgt für eine noch höhere Langzeitzuverlässigkeit
• Ga (Gallium): verhindert die Oxidation

Die Festigkeit nach 2.000 Zyklen kann sogar bis zu 35% erhöht werden. Selbst für eine noch höhere Festigkeit gibt es die optimale Lösung:

Bleifreie Legierungen in der SJM-Serie:
Silbergehalt von 0,3% bis zu 4%

Ideal bei Durchkontaktierungen

Charakteristisch für die Legierungen der SJM-Serie sind die herausragenden Benetzungs- und Verarbeitungseigenschaften (RMA-konform). Damit sind sie ideal geeignet für das Löten auf durchkontaktierten Platinen.

SJM-Serie - ideal für durchkontaktierte Platinen

Die Vorteile der SJM-Serie auf einen Blick

• bleifrei
• keine Rissbildung
• perfekte Festigkeit
• von 0,3% bis 4% Silberanteil
• patentierte Legierung
• ideal bei Durchkontaktierungen

Was heißt SJM?

"SJM" leitet sich aus dem Englischen ab und ist die Abkürzung für "Strong Joint Metal".

"SJM" steht für hochfeste Legierungen mit besonders hoher Festigkeit. Es kommt zu keiner Rissbildung bei der Aushärtung der Lötstelle.

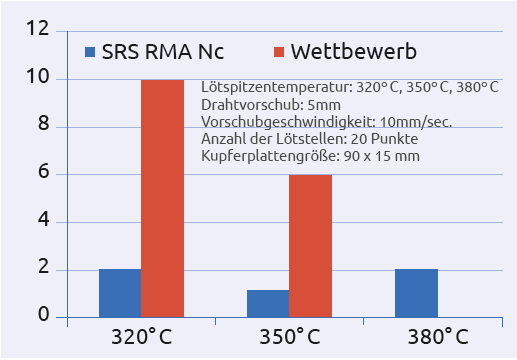

Testsieger im Flussmittelspritzverhalten

Testmethode: Punktlöten auf einer Kupferplatte unter Verwendung eines Löt-Roboters. Die Kupferplatte liegt auf Thermopapier, Zählung der Flussmittelspritzer auf dem Thermopapier.

Schneller ist besser

Der Test zeigt, dass Sie mit den Lotdrähten der SJM-Serie eine höhere Benetzungsgeschwindigkeit haben.

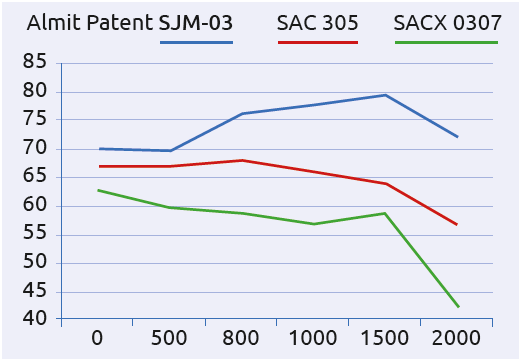

SJM-03 Testsieger bei der Festigkeit & beim Preis

SJM-03 überzeugt: höhere Festigkeit und niedrigerer Preis als die Standard-Legierung.

Testmethode: von -40º C bis +85º C bei einer Haltezeit von 30 Minuten an einem 1206-er Bauteil.

SJM-40 - das Muskelpaket der SJM-Serie

SJM-40 erfüllt auch die höchsten Anforderungen. Es enthält neben Bismut und Antimon einen höheren Silberanteil und garantiert eine Höchstleistung an Langzeitzuverlässigkeit. Auch bei sehr hohen Temperaturwechseln behält SJM eine perfekte Festigkeit.

 hochfest

 enthält Bismut und Antimon

 hoher Silberanteil

 besonders zuverlässig
